质者见质:施工检查是改进光伏电站质量不容错过的时机 | 光伏电站风控专家养成记(一)



2017年10月31日 | 能源技术

曹冏屹

TÜV莱茵电站团队主要成员,负责光伏电站发电量预测、电站技术尽调与风控等。



(前言:作为光伏电站的投资方或运营方,完善的风控,是您稳定回报的关键所在。TÜV莱茵积累30多年的光伏电站质量评估与分析经验,推出系列文章解读光伏电站中的风险隐患,帮助您识别风险,分析风险,管理并控制风险,化风险为机遇。)



2016年,中国光伏电站装机量超过34GW。2017年上半年,光伏装机量超过24GW,预计全年装机量将突破40GW。2017年底即能提前完成“十三五”光伏装机规划。在如火如荼的投资热潮中,并非每位投资者都能按照前期的项目测算获取收益。

于是,人们不禁要问,说好的高收益呢?说好的能赚钱呢?

其实,项目前期的各种测算都是基于电站能够稳定运行25年来计算的。当施工过程中出现问题又未及时整改时,潜在的风险很难量化在财务测算中,但却实实在在影响到了电站的整体质量和发电量。测算的前提也就出现了较大程度的偏离。此外,由于光伏工程的特殊性,一旦投入运行,前期施工的问题很难整改或整改成本很大,真可谓出生决定一生。

那么如何能够防微杜渐,如何能够发现问题并亡羊补牢成了整个问题的关键。TÜV莱茵针对此问题结合自身专业经验,为投资者提供施工检查这一专业服务。包括对关键部件的施工安装质量风险管控;对支架基础、组件,汇流箱,逆变器、电线电缆及辅材等方面的目击检查;设备功能性及安全性检测等服务项。

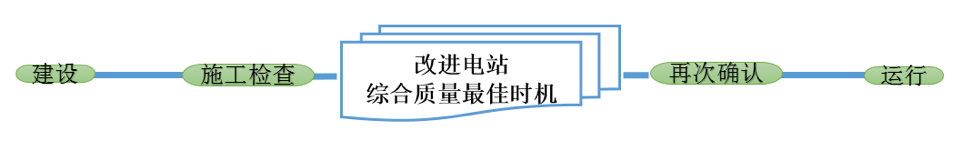

在电站建设过程中,完工10%~20%左右的节点是最佳的检查与整改时机。此时,工程既能很大程度地反映出EPC的施工质量与水平,又留有足够的整改空间和机会。在电站完成60%~80%工程量时,再对其进行一次确认检查,在保证前一次的所发现问题已经整改的同时,进一步提出一些整改意见(如安全标识等),确保项目验收时业主接受的是一个有信心的优质电站。



以下是TÜV莱茵在工程实践中发现的真实风险案例分享

案例1 组件安装 – 施工不当造成组件大面积隐裂

风险识别:

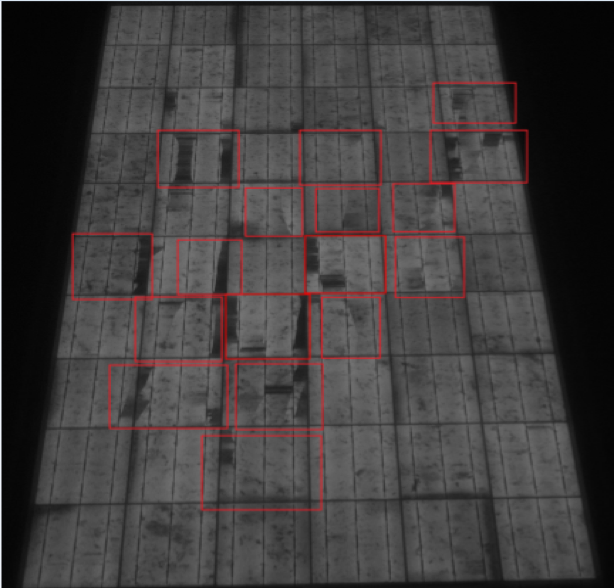

TÜV莱茵在东北某电站施工检查中,发现存在不当安装现象,随后的EL测试发现一部分组件出现大面积隐裂,隐裂最严重的组件的功率损失超过40%。

风险影响:

组件是光伏电站最重要的设备,其安全稳定工作是保证发电量与收入的基本前提。组件大面积隐裂将很大程度影响电站的性能及发电量,造成收入远不及预期。

预防整改:

发现该问题后,业主立即与施工队取得了联系。TÜV莱茵解释了不当安装的影响并给出了安装中的注意要点。通过对后续安装的组件进行的EL测试,发现后续安装的组件的隐裂率大幅降低,处于合理范围。

参考标准及依据:

2PfG 2.572-CN Certification of grid-connected PV power plants



案例2 电气连接 – 电气连接布线混乱

风险识别:

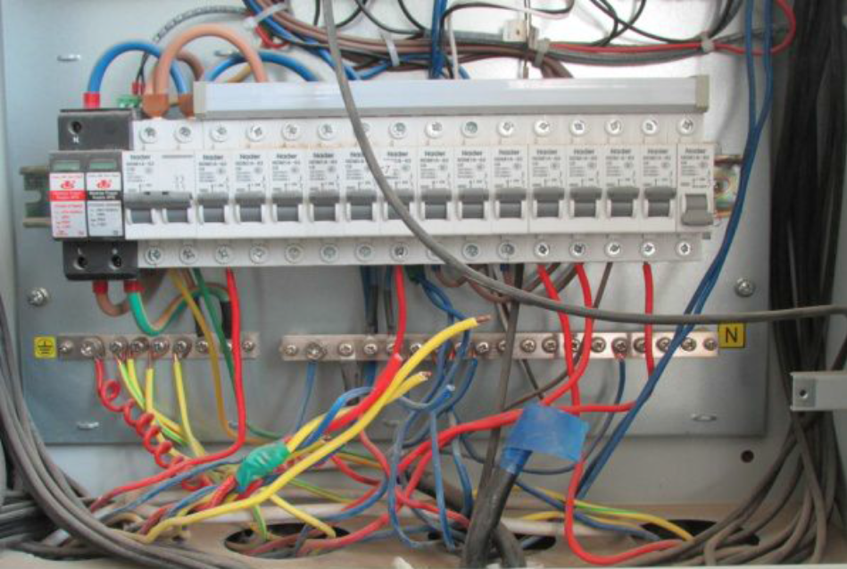

TÜV莱茵在华中某电站现场施工检查中,发现逆变器室市电配电箱布线十分混乱,且多处线头裸露。

风险影响:

逆变器是保证电流从直流转换到交流的重要设备,一旦发生故障将影响其所连接的组件,使其所发电量不能顺利上网。该项目施工中,逆变器室市电配电箱接线十分混乱,会对逆变器本身的安全运行带来隐患。同时,由于缺乏明显标识,运维人员工作时存在触电等安全风险。

预防整改:

施工队重新对逆变器室进行布线连接,消除裸露的线头,并进行明确标识。

参考标准及依据:

IEC 62446-1:2016 Photovoltaic systems-Requirements for testing, documentation and maintenance-Part 1: Grid connected systems-Documentation, commissioning tests and inspection

IEC 60364-7-712

GB50794-2012 光伏发电工程施工规范



案例3 接地 — 接地电阻不符合标准

风险识别:

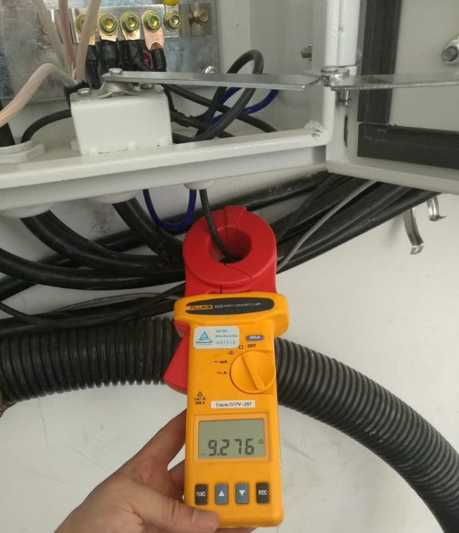

TÜV莱茵在华南某屋顶电站的施工检查中,发现逆变器接地电阻大于4欧姆,超出国家标准。同时,接地线未按国标规定使用黄绿线。

风险影响:

将设备接地是为了保护设备及人员安全。接地电阻超过4欧姆,在雷击情况下,雷电电流产生的电压过高,极易造成变压器和避雷器的损坏。若同时存在低压相线绝缘损坏,人员误触变压器接地线或变压器外壳时,将造成触电事故。线缆颜色未按规定使用容易导致操作失误,出现严重电力事故。

预防整改:

业主要求对已施工部分进行接地电阻的检查与重新连接,未施工部分提出相同要求。

参考标准及依据:

GB50601-2010 建筑物防雷工程施工与质量验收规范

GB50258-96 电气装置安装工程1KV及以下配线工程施工及验收规范



案例4 线缆敷设 – 线缆管没有UV保护作用

风险识别:

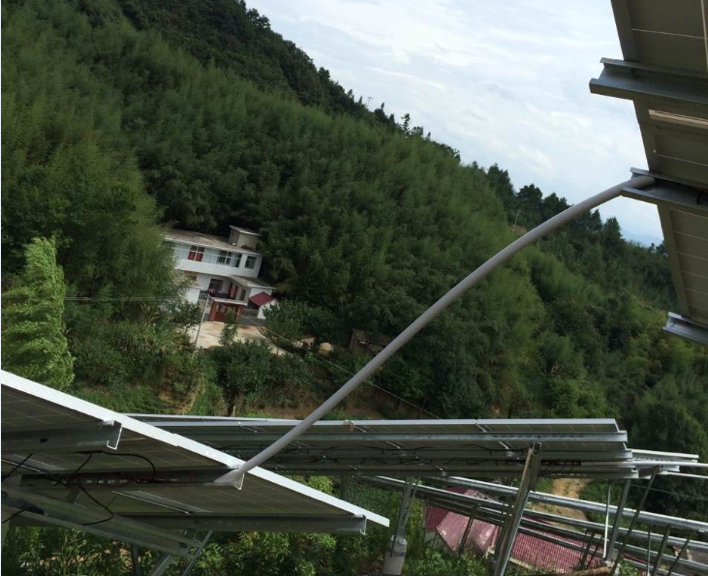

TÜV莱茵在华东某山地电站的施工检查中,发现两串组件间的线缆连接线套管没有UV保护作用。

风险影响:

具备抗紫外线(UV)能力的保护套管通常为黑色,材料中具有能够阻止和吸收紫外光能力的炭黑材料。通常电站设计寿命为25年,大部分设备与部件都暴露在阳光直射下。该电站所用的白色套管不能起到阻挡紫外光的作用,紫外光容易造成内部线缆的加速老化。同时两串组件间存在明显高度差,线缆套管两端已出现明显形变。

预防整改:

项目已施工部分在套管外加装抗UV保护层,未施工部分重新选择具有抗UV保护功能的套管。

参考标准及依据:

IEC 60364-7-712 Low voltage electrical installations Part 7-712: Requirements for special installations or locations-Solar photovoltaic (PV) power supply systems

GB50797-2012 光伏发电站设计规范



案例5 规范施工 —组件包角未拆除

风险识别:

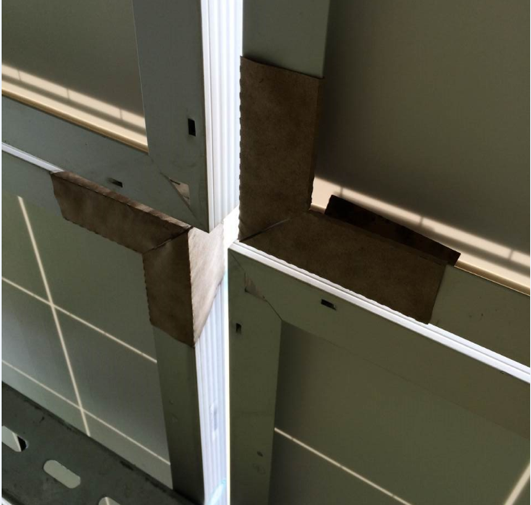

TÜV莱茵在华东某电站现场施工检查中,发现组件的包角有未拆除的现象。同时组件的边框没有对齐,安装存在一定的误差。

风险影响:

包角在组件运输过程中起到保护作用,但一旦并网运行,包角部分会在组件正面产生阴影,遮挡四角的一部分电池片。长期运行,被遮挡部分很容易产生热斑,影响整体的发电性能,甚至被遮挡组件有烧灼的风险。
EPC在施工中,缺乏对组件及系统的专业认识,没有意识到包角在运行中可能产生的后果。

预防整改:

联系施工队,对已施工部分进行检查,去除组件包角部分。对未施工部分也提出相同建议。

参考标准及依据:

IEC 62446-1:2016

GB50794-2012 光伏发电工程施工规范



总结

长期以来电站投资与建设专注于场站选址,设备选型,手续文件等方面。这些方面固然重要,但通过以上案例分享,我们不难发现,优质的施工质量同样是不容忽视的重要环节,也是保证电站长期安全稳定运行的必要条件。

TÜV莱茵基于光伏行业30多年的专业经验,为投资者提供光伏行业各领域的专业服务。施工检查能够为您在第一时间发现潜在的风险,在最佳时机以最小成本改进电站综合质量。
